Mitsubishi MBE1024-3-TAD15V spindle enkoder, CNC işleme merkezlerinde hassas devir ve pozisyon geri beslemesi sağlar. Arızalı sistemleri onararak rijit kılavuz çekme ve takım değiştirme (ATC) oryantasyon hatalarını kalıcı olarak giderir.

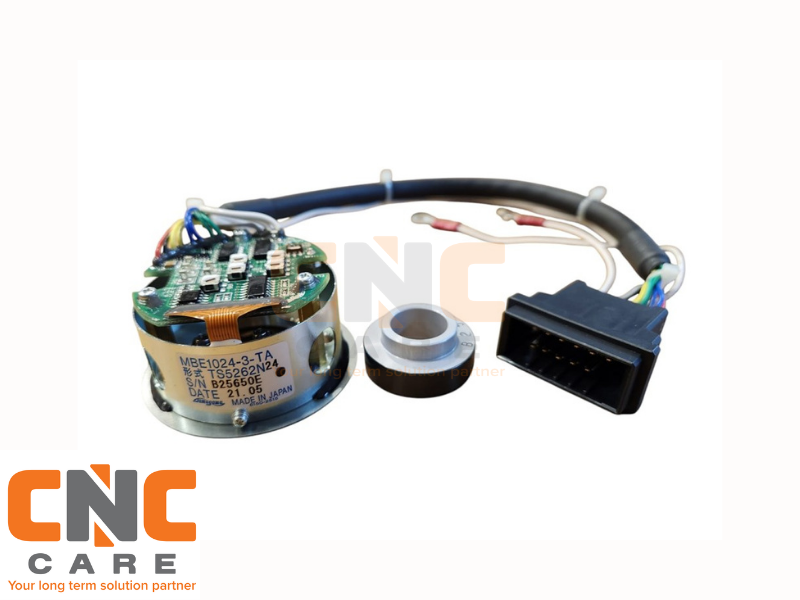

Mitsubishi MBE1024-3-TAD15V Spindle Enkoder
CNC tezgahlarında iş milinin (spindle) stabil çalışması, kapalı döngü (closed-loop) sisteminin geri besleme doğruluğuna bağlıdır. Mitsubishi MBE1024-3-TAD15V enkoder, 1024 PPR çözünürlüğü ile iş milinin açısal konumunu ve anlık hızını, milisaniyelik tepki süreleriyle Mitsubishi ve Mazatrol kontrol ünitesine iletir. Özellikle yüksek hızlı işlemlerde spindle sürücü modülünün stabil akım basabilmesi, bu enkoderden gelen temiz ve kesintisiz kare dalga sinyallerine dayanır.
Makinenizdeki spindle enkoderi arızalandığında; yüksek devirlerde titreme (jitter), pozisyon okuma hataları ve ATC (Otomatik Takım Değiştirme) esnasında spindle oryantasyonunun yanlış konumlanması gibi kritik sorunlar baş gösterir. MBE1024-3-TAD15V değişimi, bu senkronizasyon kayıplarını ortadan kaldırarak servo sürücü tarafındaki alarm kodlarını (örn: AL-51 veya pozisyon sapma hataları) siler ve iş milini fabrika standartlarındaki çalışma toleranslarına geri döndürür.
Teknik Özellikler ve Uygulama Avantajları
Bu enkoder modeli, Mitsubishi CNC sistemlerinin gereksinim duyduğu EMI (Elektromanyetik Parazit) direncine sahip bir iç yapı barındırır. Optik disk ve sensör birimi, atölye ortamındaki yüksek frekanslı sinyal gürültülerinden etkilenmeyecek şekilde izole edilmiştir.
- Rijit Kılavuz Çekme Senkronizasyonu: Z ekseni servo motoru ile iş mili arasındaki enterpolasyonu kusursuz hale getirerek, hatve çekme işlemlerinde diş sıyırması veya kılavuz kırılması problemlerini engeller.
- Kesin Oryantasyon Kontrolü: C eksen pozisyonlamada ve ATC referanslamada minimum sapma oranı ile çalışır.
- Kapalı Döngü Stabilite: Spindle hız dalgalanmalarını ortadan kaldırır, yüzey kalitesini (finish) doğrudan iyileştirir.
| Marka / Üretici |
Mitsubishi Electric |
| Model Referansı |
MBE1024-3-TAD15V |
| Çözünürlük (PPR) |
1024 Pulse / Rev |
| Besleme Gerilimi |
15V DC |
| Kullanım Alanı |
Spindle (İş Mili) Geri Besleme Sensörü, Mazak Makineleri |
Neden CNC CARE Makina Teknolojileri A.Ş.?
CNC bakım ve onarım süreçlerinde zamanın ve doğru teşhisin ne kadar kritik olduğunun bilincindeyiz. Yanlış veya sahte yedek parça kullanımı, sürücü kartlarında onarımı güç kısa devrelere yol açabilir. CNC CARE Makina Teknolojileri A.Ş. olarak 25 yıllık endüstriyel elektronik tecrübemizle, sisteminize birebir uyumlu orijinal ürün tedariği sağlıyoruz.
Orijinal Komponent
Mevcut Mitsubishi donanımınızla %100 uyumlu, garantili sıfır/orijinal yedek parça.
Ücretsiz Teknik Destek
Parametre ayarları ve mekanik montaj aşamasında telefonla uzman mühendis desteği.
Hızlı ve Ücretsiz Kargo
Duruş sürenizi (downtime) minimuma indirmek için aynı gün stoktan ücretsiz sevk.
25 Yıllık Kurumsal Güven
Endüstriyel otomasyon ve CNC arıza çözümlerinde sektörün öncü ve güvenilir yapısı.
Sıkça Sorulan Sorular (SSS)
Hangi Mitsubishi CNC spindle alarmları enkoder arızasına işaret eder?
Spindle sürücü ünitesi (MDS serisi vb.) üzerindeki göstergelerde AL-51 (Spindle Encoder Error), AL-71 veya AL-73 gibi pozisyon ve senkronizasyon alarmları okuyorsanız, bu durum doğrudan geri besleme kaybına işaret eder. Ayrıca, takım değiştirme (ATC) işlemi sırasında spindle'ın doğru açıya gelemeyip sistemin "Orientation Time Over" (Zaman Aşımı) hatası vermesi, enkoder veya enkoder kablosu arızasının karakteristik bir belirtisidir.
MBE1024-3-TAD15V enkoder montajında mekanik olarak nelere dikkat edilmelidir?
Enkoder mili ile spindle motor mili arasındaki kaplin montajında; eksenel (axial) ve radyal (radial) kaçıklık (misalignment) toleranslarının üzerine çıkılmamalıdır. Rijit kaplin kasıntıları, enkoderin iç rulmanlarına aşırı yük bindirerek optik diskin balansını bozar ve kısa sürede tekrar arıza yaratır. Montaj sırasında hassas komparatör saati ile merkezleme yapılması sistem ömrünü uzatır.
Sinyal kablosunun topraklanması neden kritiktir?
Spindle enkoderleri düşük gerilimli ve yüksek frekanslı kare dalga sinyali üretir. Atölye ortamındaki invertörlerden ve servo güç kablolarından yayılan elektromanyetik gürültü (EMI), enkoder sinyalini deforme edebilir. Bu nedenle enkoder sinyal kablosunun ekranlaması (shielding) mutlaka sürücü tarafında doğru topraklanmalı ve pano içerisinde güç kablolarından bağımsız, ayrı bir güzergahtan (kablo kanalından) çekilmelidir.
