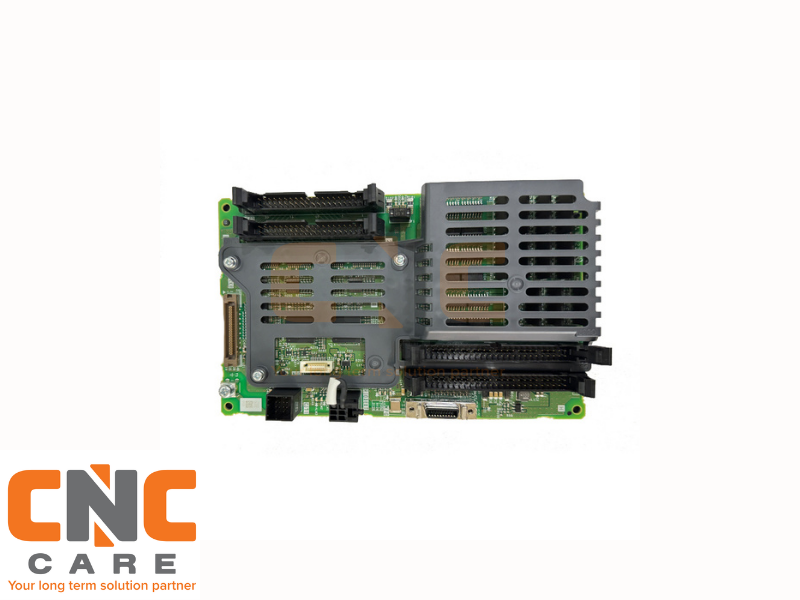

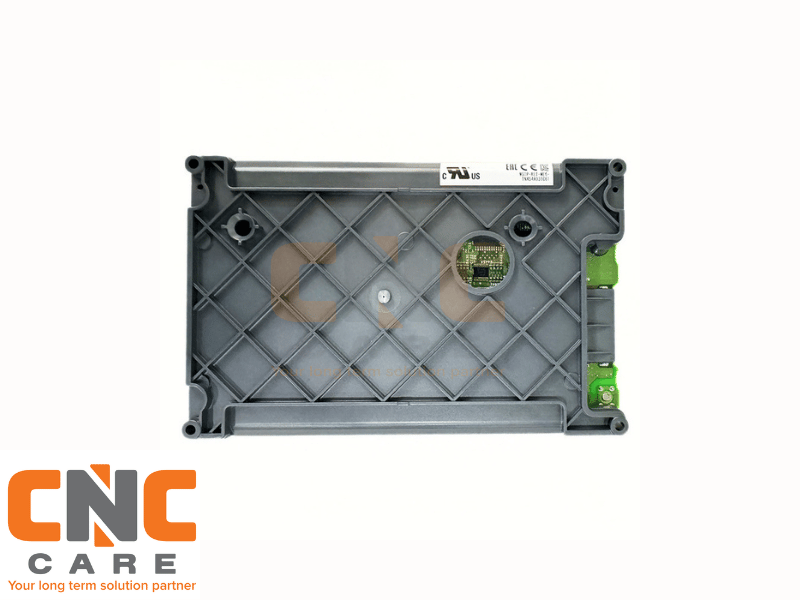

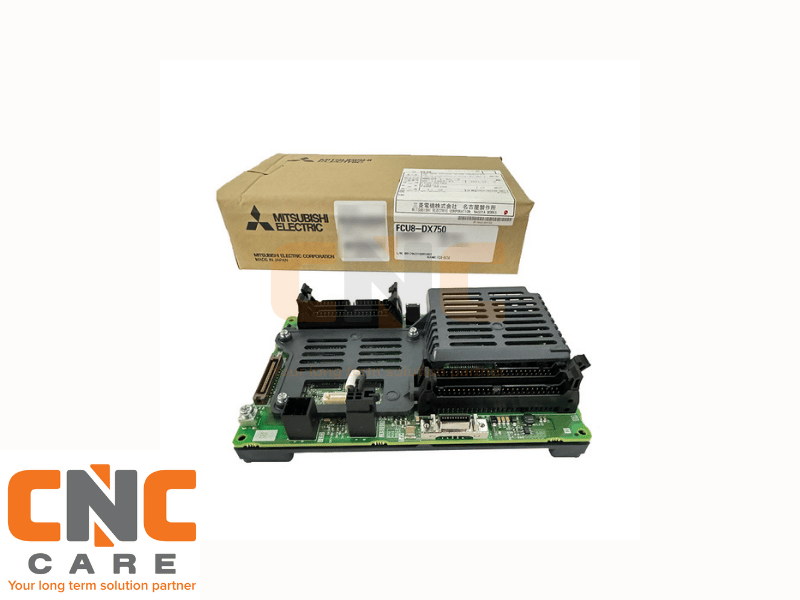

Mitsubishi FCU8-DX750 Uzak I/O Modülü; CNC kontrol ünitesi ile makinenin mekanik bileşenleri (sensörler, valfler, limit switchler, röleler) arasındaki yüksek hızlı sinyal transferini sağlayan endüstriyel giriş/çıkış ünitesidir. Dış donanımlardan kaynaklı kısa devreler, voltaj dalgalanmaları veya sıvı teması sonucu yanan optokuplörlerin sebep olduğu I/O Haberleşme Hataları, ATC (Takım Değiştirme) Sensör Arızaları ve Kayıp PLC Sinyalleri gibi imalatı durduran elektriksel krizlerin kesin, orijinal ve rijit mühendislik çözümünü sunar.
Optik İzoleli Sinyal Mimarisi | Yüksek Hızlı PLC Haberleşmesi | Orijinal Mitsubishi Donanımı | Tak-Çalıştır Adresleme
Optokuplör İzolasyonu ve Kararlı PLC Sinyal İşleme
CNC işleme merkezlerinde otomasyon döngüsünün (takım değiştirme, eksen referanslama, hidrolik/pnömatik valf kontrolleri) kusursuz işlemesi, makine üzerindeki sensörlerden alınan zayıf 24V DC sinyallerin ana işlemciye (CPU) kayıpsız ve parazitsiz iletilmesine bağlıdır. Mitsubishi FCU8-DX750 modülü, üzerindeki optokuplörlü (optically isolated) devre mimarisi sayesinde, dış ortamdaki valf ve rölelerden gelebilecek ters voltaj (back-EMF) veya kısa devre şoklarını kendi üzerinde sönümleyerek binlerce dolarlık ana CNC anakartını korur. Yüksek hızlı endüstriyel haberleşme protokolü ile PLC tepkime sürelerini milisaniyeler seviyesinde tutarak, makinenin genel operasyon stabilitesini garanti altına alır.
Giderilen Kronik I/O ve Otomasyon Arızaları
Elektrik panosu içindeki aşırı termal stres, dış sensör kablolarının ezilerek şasi yapması veya komponent yorgunluğu nedeniyle arızalanan eski I/O kartınızı orijinal FCU8-DX750 ile yenileyerek şu kritik duruşların önüne geçebilirsiniz:
- I/O Link ve Haberleşme Kopmaları: Kontrol ünitesi ile elektrik panosu arasındaki veri hattını yöneten entegrelerin bozulması sonucu tezgâhın "I/O Link Error" vererek tüm mekanik fonksiyonları kilitlemesi krizini çözer.
- Sensör Sinyali Kayıpları (Input Hataları): Modül üzerindeki giriş (input) pinlerinin yanması yüzünden ATC kolunun sensörü görememesi, magazin kilitlenmeleri veya eksenlerin limit switch uyarılarını algılayamaması sorunlarını ortadan kaldırır.
- Valf ve Röle Çekmeme (Output Kısa Devresi): Aşırı akım nedeniyle patlayan çıkış transistörleri sebebiyle makinenin soğutma sıvısını açamaması, aynayı (chuck) sıkamaması veya pnömatik sistemleri tetikleyememesi arızalarını sıfırlar.
Teknik Spesifikasyon Tablosu
| Mühendislik Metriği |
Değer / Tanımlama |
| Üretici Parça Kodu |
Mitsubishi FCU8-DX750 |
| Donanım Sınıfı |
Remote I/O Unit (Uzak Giriş/Çıkış Modülü) |
| Uyumlu Sistemler |
Mitsubishi M80, M800 Serisi CNC Kontrol Sistemleri |
| İzolasyon Mimarisi |
Optokuplör yalıtımlı giriş ve çıkış kanalları (Optically Isolated) |
| Sinyal Voltajı |
24V DC Endüstriyel Lojik Sinyal İşleme |
| Adresleme (Station ID) |
Donanımsal Döner Switch (Rotary Switch) ile kolay istasyon ataması |
Neden CNC CARE Makina Teknolojileri?
CNC tezgahlarında I/O modülü değişimi, doğru teşhis ve elektriksel kurallar gerektirir. Arızalı bir sensör veya kısa devre yapmış bir valf kablosu onarılmadan yeni modül takılırsa, yeni I/O kartı da dakikalar içinde yanabilir. Ayrıca montaj esnasında modülün istasyon adreslemesinin (Rotary Switch ayarları) orijinal karta göre birebir kopyalanması şarttır, aksi halde CNC ünitesi kartı tanımayacaktır. CNC CARE olarak, 25 yıllık endüstriyel saha tecrübemizle elektriksel testleri %100 tamamlanmış orijinal Mitsubishi FCU8-DX750 I/O modüllerini sunuyor; kısa devre teşhisi, dış donanım izolasyonu ve istasyon adresleme (station ID) adımlarında hata yapmamanız için ücretsiz canlı mühendis desteği sağlıyoruz.
25 Yıllık Elektronik Saha Tecrübesi Mitsubishi PLC haberleşme (I/O Link) mimarisi, istasyon adresleme ve giriş/çıkış kısa devre teşhislerinde derin uzmanlık.
%100 Orijinal PCB ve Sinyal Stabilitesi Voltaj kaçaklarına karşı ana işlemciyi (CPU) koruyan, orijinal Mitsubishi standartlarında optik izolasyon donanımı.
Telefonla Canlı Teknik Kurulum Desteği Döner anahtar (rotary switch) istasyon kopyalaması ve arızalı dış donanımın tespiti için montaj esnasında tecrübeli rehberlik.
Stoktan Hızlı Lojistik Sevkiyat Hassas entegre devreleri statik elektriğe (ESD) ve fiziksel şoklara karşı koruyan özel yalıtımlı ambalaj ile aynı gün kargo.
Sıkça Sorulan Sorular (Teknik SSS)
1. Tezgahta "I/O Link Error" veya PLC haberleşme hatası alıyorum. Sorunun doğrudan FCU8-DX750 modülünden olduğunu nasıl teyit edebilirim?
Bu hata, CNC işlemcisi ile I/O modülleri arasındaki haberleşmenin koptuğunu gösterir. Öncelikle I/O kartlarına giren haberleşme kablolarını ve soketlerini kontrol edin. Kart üzerindeki LED bildirimleri arıza tespiti için en iyi referanstır; güç (PWR) LED'i yanıyor ancak haberleşme (LINK/RUN) LED'i yanmıyorsa veya kırmızı bir hata LED'i aktifse modülde donanımsal bir arıza vardır. Ayrıca, eğer birden fazla I/O kartı seri (daisy-chain) bağlıysa, arıza bir önceki modülden de kaynaklanıyor olabilir. LED durumlarını not alarak teknik ekibimizle iletişime geçerseniz nokta atışı arıza tespiti yapabiliriz.
2. Yeni FCU8-DX750 modülünü sipariş edip taktığımda, makineye herhangi bir PLC parametresi veya yazılım yüklemem gerekecek mi?
Hayır, PLC yazılımı I/O modülünde değil, makinenin ana kontrol ünitesinde (SRAM/ROM) tutulur. Ancak yeni kartın "Tak-Çalıştır" olabilmesi için donanımsal adresleme yapmanız şarttır. Kartın üzerinde genellikle CS1/CS2 olarak adlandırılan küçük döner anahtarlar (Rotary Switches) bulunur. Eski arızalı kartınızı söktüğünüzde, üzerindeki okların gösterdiği rakam ve harfleri (örn: 0 ve 1) yeni kartta birebir aynı konuma getirmelisiniz. Bu işlem istasyon ID'sini belirler. Doğru adreslemeyi yaptıktan sonra kart sorunsuz bir şekilde sistem tarafından tanınacaktır.
3. Makinemde sadece tek bir sensör (örn: ayna açık sensörü) okumuyor, diğer her şey çalışıyor. Komple FCU8-DX750 kartını değiştirmek zorunda mıyım?
Sadece tek bir giriş (input) veya çıkış (output) portunun yanması endüstriyel tesislerde sık karşılaşılan bir kısa devre (veya aşırı voltaj) sonucudur. Yanmış bir optokuplör veya transistör bileşeni teorik olarak elektronikçiler tarafından onarılabilir. Ancak; ağır endüstriyel titreşim ve ısı altında çalışan bu kartların onarım görmüş bölgeleri genellikle kısa süre sonra tekrar arıza verir veya daha kötüsü, izolasyon zayıfladığı için yüksek voltajı doğrudan CNC anakartına sızdırarak devasa masraflar açabilir. Rijit ve uzun ömürlü mühendislik yaklaşımı, kartın orijinal FCU8-DX750 ile yenilenmesidir. Modülü değiştirmeden önce, arızaya sebep olan dış sensörü veya valf kablosunu mutlaka yenilemeniz/onarmanız gerektiğini unutmayın.
