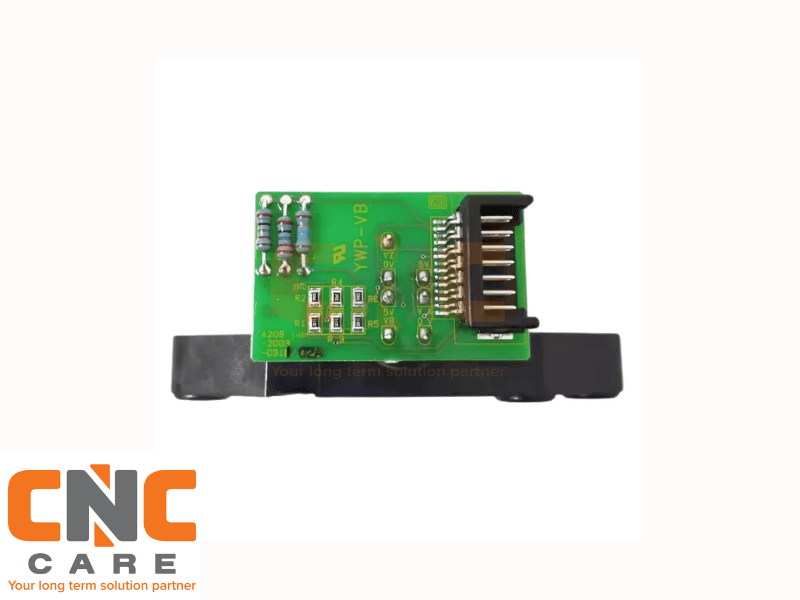

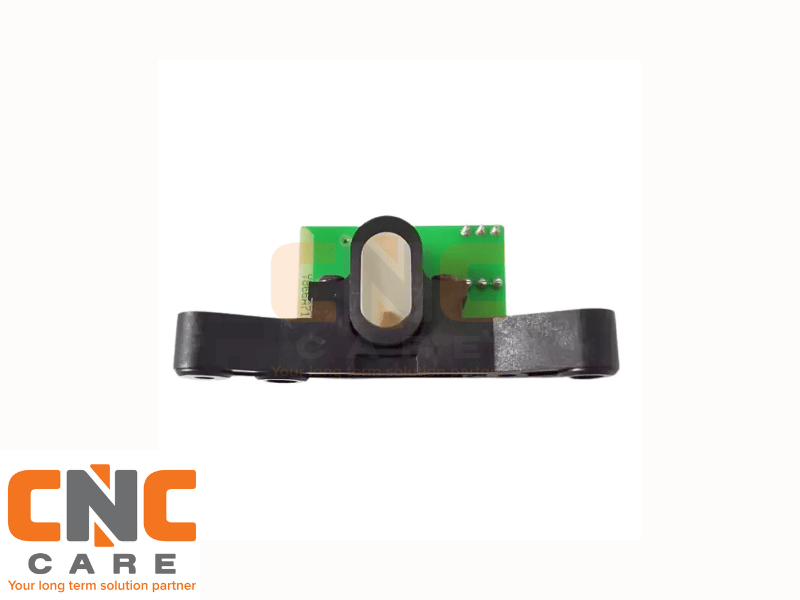

Fanuc A20B-2003-0311 fener mili Mi sensörü; manyetik dişli üzerinden devir, yön ve açısal konum okuyan yüksek hassasiyetli okuyucudur. SP9073 ve AL-73 alarmlarını sonlandırarak rijit kılavuz ve M19 oryantasyon kilitlenmesini güvenceye alır.
ADET
Fanuc A20B-2003-0311 (Mi tipi manyetik spindle enkoder sensörü), CNC işleme merkezleri ve torna tezgahlarında ana fener mili motor gövdesine entegre edilen doğrudan manyetik okuyucu sensördür. Motor mili üzerine preslenmiş yüksek hassasiyetli manyetik dişli çarkın (magnetic ring) diş profilini temassız olarak tarar. Diş geçişlerinin oluşturduğu manyetik alan değişimlerini yüksek çözünürlüklü analog sinüsoidal dalgalara dönüştürerek doğrudan Fanuc Alpha / Alpha i serisi Spindle Amplifier Modülü’ne (SPM) diferansiyel hat üzerinden iletir.
Fener milinin maruz kaldığı yüksek devirli çalışma koşulları, talaş sıvısı sızıntısı, manyetik çapak yapışması veya mil salgısı nedeniyle arızalanan sensör ünitesi doğrudan tezgah duruşuna neden olur. Orijinal Fanuc A20B-2003-0311 manyetik sensörünün montajı ile sahada yaşanan şu kritik arızalar kesin olarak çözülür:
Spindle manyetik sensörleri mikron seviyesinde hassasiyetle çalışır. Düşük kaliteli yan sanayi sensörler, sıcaklık artışıyla birlikte sinyal genliğini kaybederek tezgahınızın yüksek devirlerde aniden acil stopa geçmesine yol açar. CNC CARE Makina Teknolojileri A.Ş. olarak sunduğumuz her sensör %100 orijinal Fanuc standartlarında olup laboratuvar ortamında sinyal kararlılık testlerinden geçirilmiştir.
Çeyrek asırlık CNC elektronik ve mekanik servis saha tecrübesiyle doğru arıza tespiti ve yedek parça temini.
Yüksek manyetik hassasiyete ve fabrika toleranslarına tam uyumlu orijinal Fanuc yedek parça garantisi.
Sensör montajı, hava boşluğu (air gap) ayarı ve parametre eşleştirmesinde uzman mühendislerimizle telefon desteği.
Tezgah duruş sürelerinizi (MTTR) en aza indirmek için hafta içi stoktan aynı gün ücretsiz ve sigortalı hızlı teslimat.
AL-73 alarmı fener mili sensör geri besleme sinyalinin kesildiğini veya seviyesinin eşik gerilim altına düştüğünü bildirir. Sensörü değiştirmeden önce ara kablonun sürekliliği ve SPM üzerindeki JYA2/JYA3 portundan sensöre ulaşan +5V DC besleme doğrulanmalıdır. Ardından fener mili elle yavaşça döndürülürken A ve B sinyal hatlarındaki diferansiyel gerilim seviyeleri kontrol edilir. Kablo sağlam olmasına rağmen sinyal genliği alınamıyorsa veya sensör yüzeyinde manyetik talaş sıkışmasından kaynaklı aşınma/çizik tespit edilmişse sensörün kendisi arızalanmıştır ve yenilenmelidir.
Sensörün okuma yüzeyi ile fener mili manyetik dişli çarkı arasındaki nominal hava boşluğu tam olarak 0.15 mm (±0.03 mm) olmalıdır. Ayar işlemi kesinlikle manyetik olmayan pirinç veya paslanmaz sentil çakısı kullanılarak yapılmalıdır. Sensör cıvataları sıkılmadan önce fener mili 360 derece elle tam tur döndürülerek radyal salgı (runout) kontrol edilmelidir. Boşluğun 0.18 mm'den fazla olması yüksek devirlerde sinyal kaybına ve AL-73 alarmına; 0.12 mm'nin altına inmesi ise termal genleşmeyle sensörün dişliye sürtünerek tahrip olmasına neden olur.
Evet. Her sensörün mekanik gövde toleransı ve montaj flanşındaki mikron seviyesindeki konumsal farklar, sensörün Z referans (sıfır noktası) darbesini algıladığı açıda küçük bir kaymaya yol açar. Bu kayma otomatik takım değiştirici (ATC) kolunun fener mili kamasına oturmasını engelleyebilir. Değişim sonrası Fanuc Parametre 4077 (Spindle Orientation Stop Position Shift) veya kontrol ünitesindeki oryantasyon ofset parametresinden ince açı kalibrasyonu yapılmalıdır. Bu ayar için CNC CARE teknik destek hattımızdan ücretsiz yönlendirme alabilirsiniz.
